주요 특징
- 스레드 커플링: 안전한 진동-방지 연결(움직여도 풀리지 않음)
- 50옴 임피던스: RF/마이크로파 시스템의 표준이며 대부분의 안테나 및 라디오와 일치합니다.
- 주파수 범위: DC~18GHz(표준), 최대 26.5GHz(정밀도)
- 낮은 VSWR: 신호 반사를 최소화하기 위한 1.2:1(최대 12.4GHz) 이하
- 날씨-저항성 옵션: 금-도금 황동 또는 스테인리스 스틸 + 유전체 밀봉(IP67 변형)
- 내구성이 뛰어난 소재: PTFE 유전체(고온, 저손실)
- 쉴드 효과: 90dB 이상(편조 실드 + 포일)
- 역극성(RP-SMA) 사용 가능: 많은 기성-기성 Wi-Wi-Fi/ISM 대역 안테나에 필요
매개변수
|
매개변수 |
사양 |
|
커넥터 유형 |
SMA(남성) / SMA(여성) / RP-SMA |
|
임피던스 |
50 Ω ± 2% |
|
삽입 손실 |
<0.5 dB per meter at 6 GHz (depends on cable type) |
|
유전체 |
PTFE(테플론) 또는 PE(폴리에틸렌) |
|
센터연락처 |
황동(금도금) 또는 베릴륨동 |
|
본체 재질 |
황동(니켈 또는 금도금) 또는 스테인리스 스틸 |
|
차폐 |
브레이드 + 포일(90dB 이상의 효율) |
|
케이블 유형 |
RG174, RG316 등 |
|
아우터 재킷 |
PVC, FEP, LSZH 또는 관례 |
|
온도 범위 |
-65도 ~ +165도(PTFE 유전체) |
|
짝짓기 주기 |
500사이클 이상(금도금) |
|
RoHS 규제 |
준수 |
제품 판매 포인트
1. 스레드 잠금=우발적인 연결 끊김 없음
커넥터(SMB, MCX)를 밀어{0}}누르면 케이블 움직임이나 진동으로 인해 시간이 지남에 따라 느슨해집니다. SMA의 나사형 너트는 3~5in{4}}lbs의 토크로 연결을 고정합니다. 이점: 드론 비디오 송신기(지속적인 진동), 실외 안테나(바람) 및 테스트 장비(잦은 플러그 주기)에 이상적입니다.
2. 50-옴 임피던스 매칭 - VSWR 손상 최소화
일치하지 않는 부하로 전송하면 반사 전력이 생성되어 최종 증폭기 트랜지스터가 가열됩니다. SMA 케이블은 50±2Ω 허용 오차를 유지합니다. 이점: 전송 전력이 열로 낭비되지 않습니다. 더 긴 범위와 더 시원한 작동.
3. 넓은 작동 온도(-65도 ~ +165도)
PTFE 유전체 SMA 케이블은 항공 전자 냉간-흡수, 엔진실 열 또는 옥외 옥상 햇빛 노출 등의 극한 조건을 견뎌냅니다. 이점: 하나의 케이블 사양이 산업, 군사 및 자동차 환경 전반에 걸쳐 작동합니다.
4. 6GHz에서 저손실(Wi-Fi 6 / 5.8GHz FPV)
저렴한 RG174는 5.8GHz에서 미터당 1.5dB를 잃습니다. 저밀도 PTFE를 사용하는 LMR-100 또는 RG316-은 0.7dB/m만 손실됩니다. 이점: 안테나에 더 많은 전력이 공급되고, 드론 비디오 링크 또는 긴 Wi-Fi 브리지의 범위가 더 넓어집니다.
5. 법률 준수를 위한 역극성(RP-SMA)
많은 소비자 Wi{0}}Fi 라우터(TP-Link, ASUS, Ubiquiti)는 RP-SMA를 사용하므로 고이득 애프터마켓 안테나를 표준 SMA에 직접 연결할 수 없습니다(EIRP 제한을 위반함). 이 케이블은 올바른 핀/소켓 배열을 제공합니다. 이점: 어댑터 없이 기존 액세스 포인트 또는 클라이언트 어댑터와 함께 작동합니다.
사용자 정의 옵션

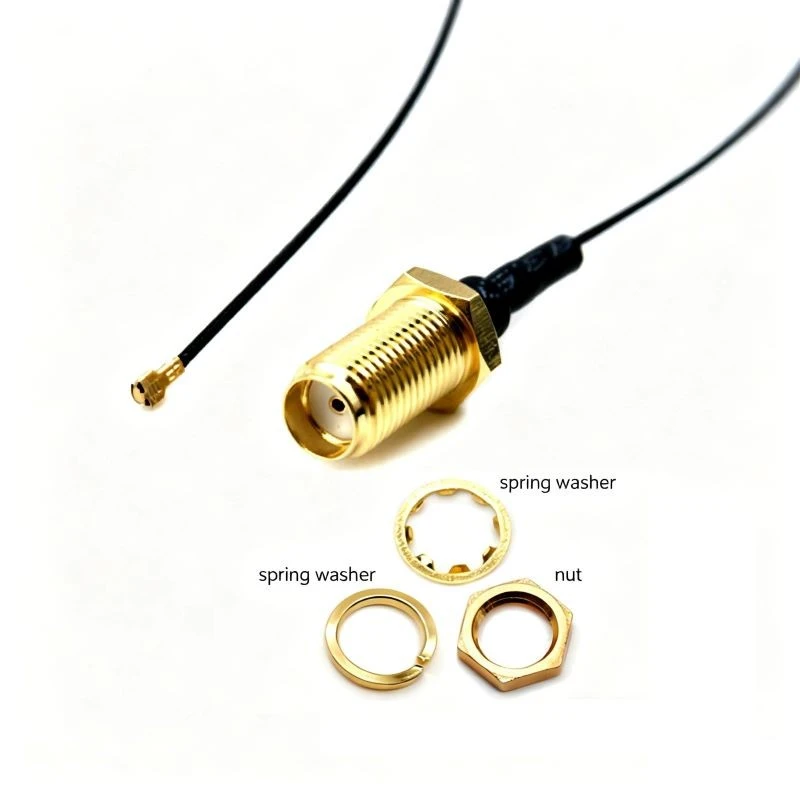

- 커넥터 성별: SMA 수, SMA 암, RP-SMA 수(소켓 핀), RP-SMA 암(핀)

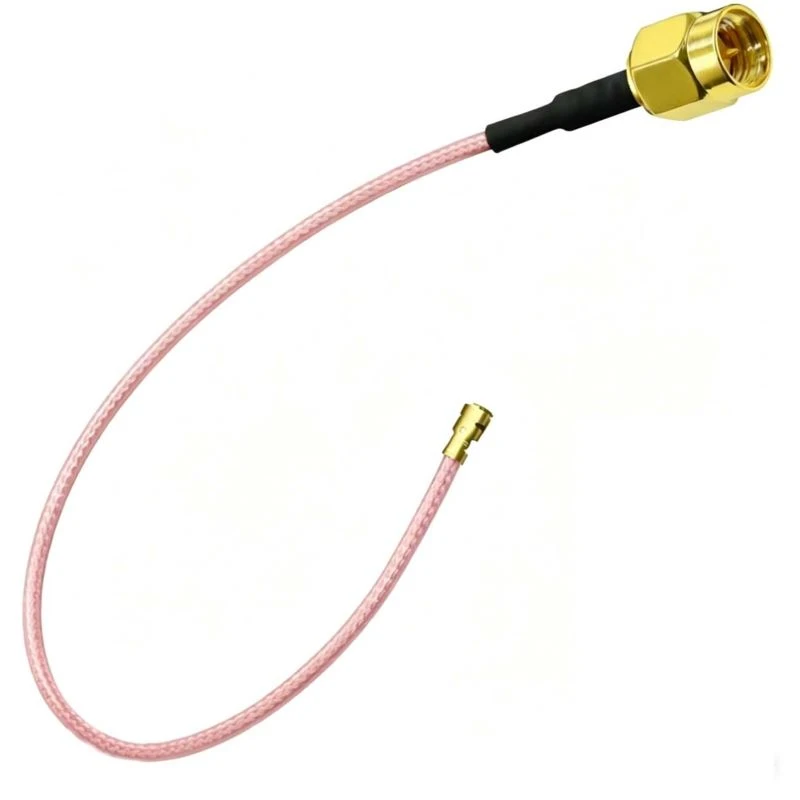

- 케이블 유형: RG174(유연성, 저비용), RG316(PTFE, 고온), LMR{3}}100(저손실), 반경성(위상 안정)
- 케이블 길이: 0.1m ~ 10m (맞춤형 길이)

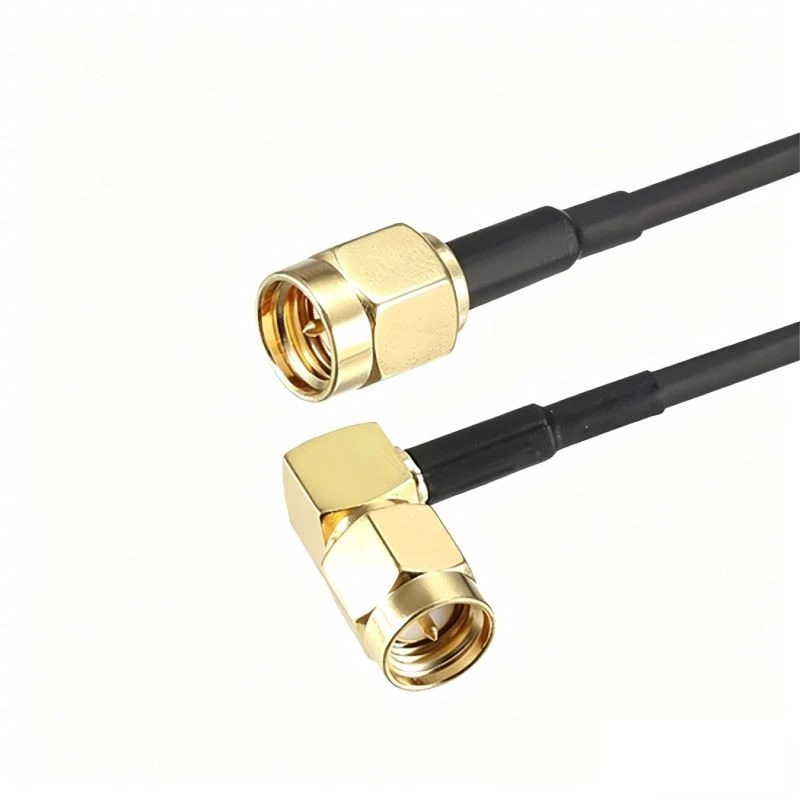

- 정위: 직선 또는 직각-각(90도) SMA 플러그
- 본체 재질: 황동(니켈 도금 – 표준), 황동(금도금 – 낮은 PIM), 스테인레스 스틸(해양)
- 재킷 소재: PVC(일반), FEP(고온), LSZH(플레넘)
- 비바람에 견디는: 너트 조인트 위의 열{0}}수축 부트(실외 사용)
- 포장: 대용량백, 개별 폴리백, 정전기 방지-차폐백
응용
- 안테나에 드론/FPV 비디오 송신기: 5.8 GHz 아날로그 또는 DJI O3 에어 유닛
- Wi-Fi 라우터 외부 안테나: RP-SMA에서 RP로-SMA(예: Ubiquiti 또는 MikroTik)
- GPS 활성 안테나 확장: 인클로저 내부의 GPS 수신기부터 외부 지붕-안테나까지

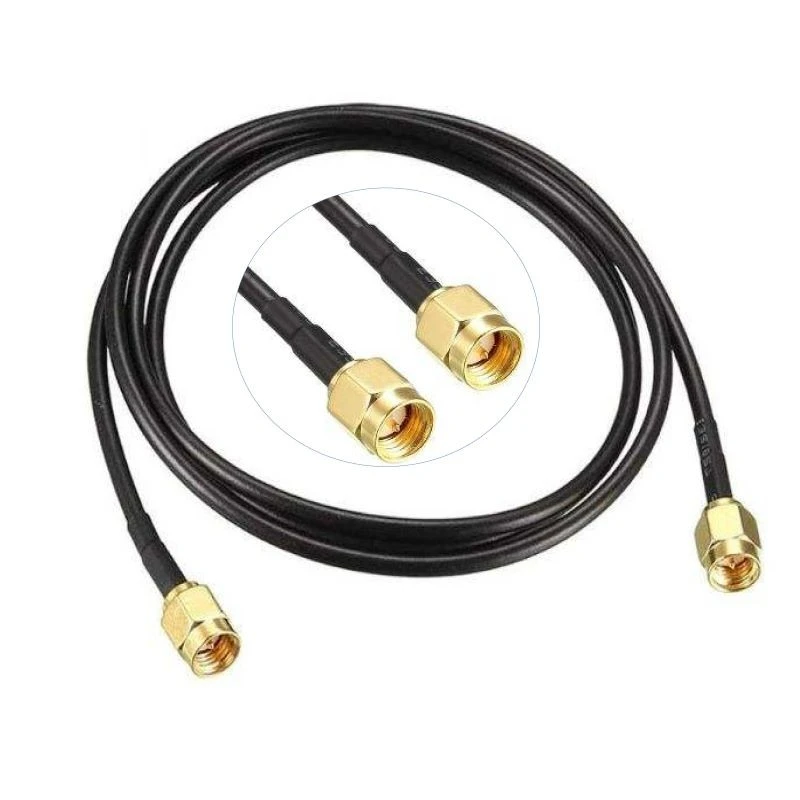

- 소프트웨어 정의 라디오(SDR): RTL-SDR 동글을 외부 안테나에 연결합니다(SMA 수-SMA 수).
- 셀룰러 4G/5G 모뎀: 외부 퍽 안테나에 대한 M2M 라우터
- 테스트 및 측정: 스펙트럼 분석기를 테스트 대상 장치에 연결합니다(진동-방지)
고객의 스타 리뷰
1.Carlos M., 캘리포니아 자동차 EE
"대시보드 내부의 GPS 수신기, 지붕의 안테나. 3m SMA 수-SMA 암 확장은 방화벽을 통해 라우팅됩니다. FEP 재킷은 엔진 열을 견뎌냈습니다. GPS 신호 강도는 변하지 않습니다. 삽입 손실이 낮습니다."
2. Sarah K., 뉴욕 Ham Radio
"휴대용 SDR 설정(HackRF). 1m RG316 수-SMA 수를 사용했습니다. PTFE 유전체는 케이블을 휴대용 가방에 넣을 수 있을 만큼 유연하게 만들었습니다. 스레드 커넥터는 마모되지 않고 반복적인 현장 조립을 견딜 수 있습니다."
3.Dave P., 플로리다의 실험실 테스트 기술
"스펙트럼 분석기와 테스트 중인 장치. 우리는 0.5m 반경질 SMA 케이블을 사용합니다. 이 케이블은 구부러지면 모양을 유지하여 비교 측정을 위한 일관된 위상 길이를 제공합니다. VSWR<1.1:1 up to 12 GHz."
4.Priya K., IOT 하드웨어 엔지니어 IN
"금속 기둥에 외부 SMA 안테나가 있는 LoRa 게이트웨이. 무선에 연결하기 위해 10m LMR-200-SMA 수-N-암 어댑터를 구입했습니다. 868MHz에서의 케이블 손실은 무시할 수 있습니다(<0.2dB ). Threaded connector never loosened from wind vibration."
FAQ
Q1: 카탈로그가 있나요? 필요한 제품을 선택할 수 있도록 제품 카탈로그-로그를 보내주실 수 있나요?
A1: 예, 온라인으로 문의하시거나 이메일을 보내서 C형 커넥터, DVI 커넥터, 박스 헤더, RJ45등과 같은 제품 종류를 알려주시면 각각 보내드릴 수 있습니다.
Q2: CAT-ALOGUE에서 제품을 찾을 수 없거나 WEBSTE에서 스토어를 찾을 수 없는 경우 저를 위해 제작해 주실 수 있나요?
A2: 카탈로그에는 대부분의 제품이 표시되지만 전부는 아닙니다. 제품, 포장 또는 로고에 대한 사용자 정의에 관계없이 원하는 것이 무엇인지 알려주거나 도면 또는 제품 정보를 제공하면 ODM 서비스를 제공할 수 있습니다.
Q3: 샘플을 무료로 제공할 수 있나요?
A3: 일반적으로 재고가 있지만 특급 요금을 지불해야 하는 경우 샘플 몇 개를 무료로 제공할 수 있습니다.
Q4: 배달 시간은 어떻습니까?
A4: 재고가 있는 제품의 경우 1-3일, 커넥터의 경우 3-20일, 케이블 조립의 경우 7-30일, 대량 및 맞춤형 제품은 협상이 필요합니다.
회사 프로필
생산 라인 및 검사 장비
우리의 인증서
결제 방법
- 결제방법 : 신용카드 또는 T/T (고액일 경우 선택사항) 웨스턴 유니언 페이팔
- T/T 결제는 일반적으로 100% 선불 결제를 지원합니다.
- 리드타임: 일반적으로 지불금 수령 후 영업일 기준 5-10일이 소요됩니다.
- 샘플 정책: 표준 제품의 각 모델에 대해 샘플이 항상 제공됩니다.
- 샘플은 지불이 접수되면 영업일 기준 3-5일 안에 준비될 수 있습니다.
- 배송 포트: 심천, 중국.
물류/포장
