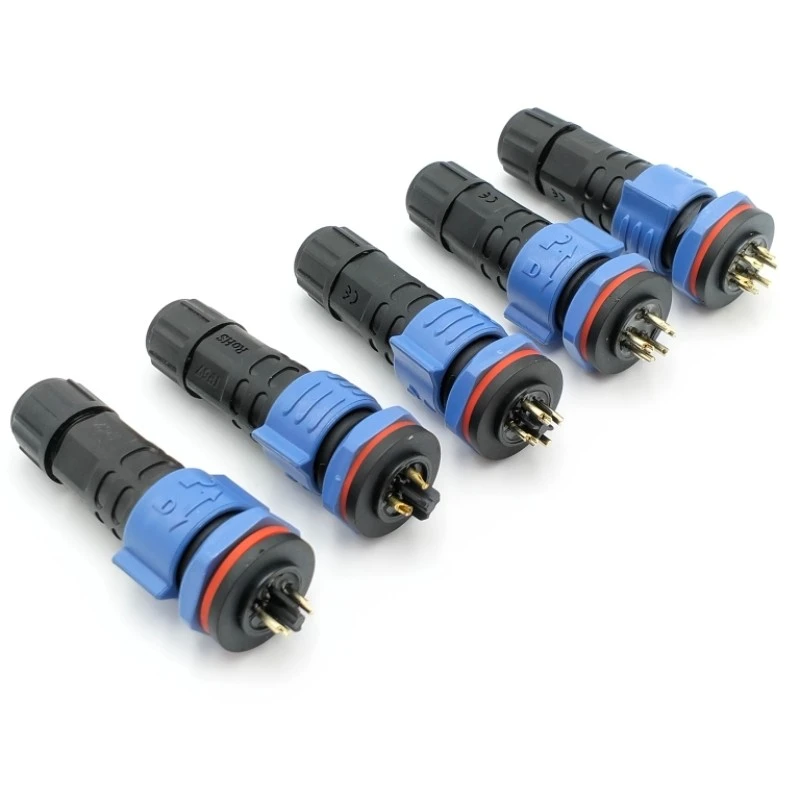

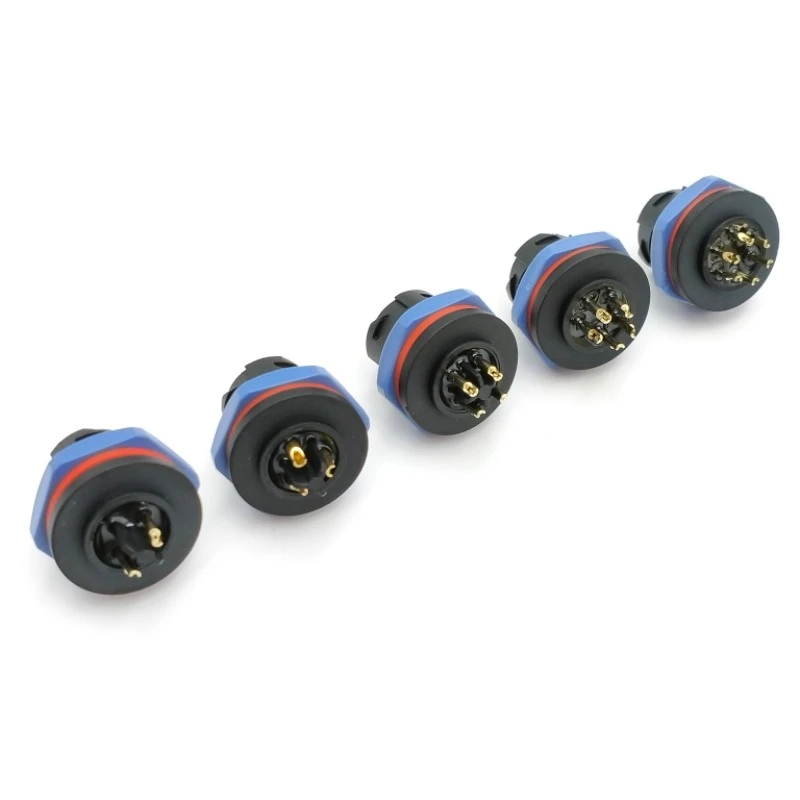

매개변수
|
커넥터 유형 |
M20 원형, 푸시- 잠금 커플링 |
|
보호 등급 |
IP67, IP68 |
|
접촉 핀 |
2,3,4,5핀 |
|
전압 정격 |
최대 300V AC/DC |
|
접촉 재료 |
금-도금 황동 |
|
절연체 재료 |
PA66(UL94 V-0) |
|
온도 범위 |
-40도 ~ 85도 |
|
짝짓기 주기 |
100사이클 이상 |
메모:맞춤형 핀 배열, 키잉 옵션, 케이블 호환성 및 특수 밀봉 재료를 애플리케이션 요구 사항에 맞게 조정할 수 있습니다.
제품 판매 포인트
1. 도구가 필요 없는 빠른 결합을 위한 푸시-잠금 커플링-
도구 없이 한 손으로-결합 및 분리할 수 있는 푸시-잠금 결합 메커니즘이 특징입니다. 산업용 센서, 자동화 장비, 의료 기기 및 휴대용 기기-와 같이 빈번한 연결 변경-이 필요한 애플리케이션에 이상적이며 진동 및 당기는 힘에 대해 안정적인 유지 기능을 제공합니다.
2. IP67/IP68 가혹한 환경에 대한 방수
IP67 및 IP68 등급을 받은 이 M20 원형 커넥터는 먼지, 일시적 침수 및 장기간 물에 대한 침수에도 견딜 수 있습니다. 해양 장비, 실외 조명, 감시 시스템, 농업용 전자 제품 및 습기 보호가 중요한 모든 응용 분야에 적합합니다.

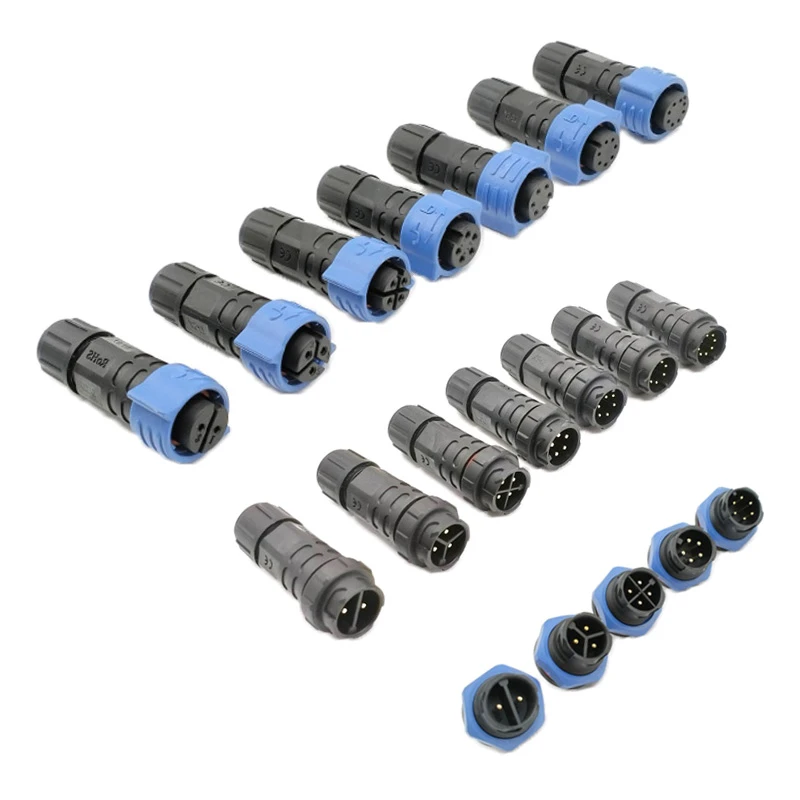

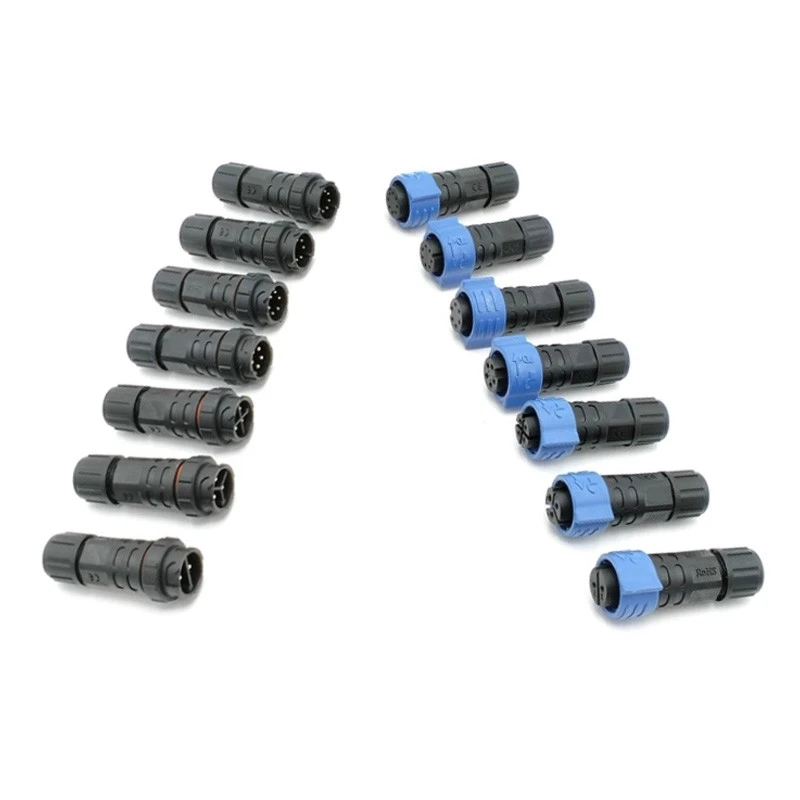

3. 높은 정격 전압을 갖춘 다양한 핀 구성
최대 300V AC/DC의 정격 전압으로 2, 3, 4 또는 5핀을 지원합니다. - 센서 연결부터 제어 캐비닛의 전원 분배까지 광범위한 산업 및 상업용 애플리케이션을 수용합니다.
4. 넓은-온도 성능을 갖춘 안정적인 구조
금-도금 황동 접점은 낮은 접촉 저항과 뛰어난 내식성을 보장합니다. UL94 V-0 화염 등급을 갖춘 PA66 절연체는 안전성과 내구성을 제공합니다. 작동 온도 범위는 -40도에서 85도이며 100회 이상의 결합 주기는 까다로운 환경에서 장기적인 신뢰성을 제공합니다.
사용자 정의 옵션
우리는 다양한 설치 요구 사항을 충족하기 위해 유연한 설계 조정을 제공합니다.
- 핀 구성: 3-핀(센서), 4핀(IO-Link), 5핀(Device Net), 8핀(이더넷/IP) 또는 사용자 정의 레이아웃
- 연락 유형: 신호 접점, 전원 접점 또는 하이브리드 구성
- 하우징 마감: 니켈-도금 황동(표준), 스테인레스 스틸(부식 방지) 또는 플라스틱(경량)
- 씰링 시스템: 단일 또는 이중 O-링 씰; 실리콘 또는 플루오로실리콘 소재 옵션
- 키잉 및 코딩: 기계식 키잉(A/B/C/D 코드) 또는 색상-으로 구분된 하우징 링
응용
자동화 및 모바일 시스템을 위한 Quick{0}}Connect 밀폐형 솔루션
- 산업용 센서: 근접 스위치, 광전 센서, 압력 변환기 및 인코더
- 공장 자동화: PLC I/O 모듈, 로봇 엔드 이펙터{0}}, 모터 피드백 시스템 및 밸브 매니폴드
- 모바일 기계: 농업용 차량, 건설 장비, AGV(무인 운반 차량)
- 포장 및 자재 취급: 컨베이어 센서, 바코드 스캐너, 비전 시스템, 분류 장비
- 식품 및 음료 가공: 레벨 센서, 유량계 및 제어 밸브에 대한{0}}안전한 연결을 세척합니다.
- 실외 모니터링: 환경 센서, 기상 관측소, 원격 측정 장치
